ボード回路設計
基板上の回路設計やアーキテクチャの提案等のハードウェアの開発
アーキテクチャの提案から回路設計、機能・信頼性評価まで、ハードウェア開発ソリューションを提供します。
<特徴>

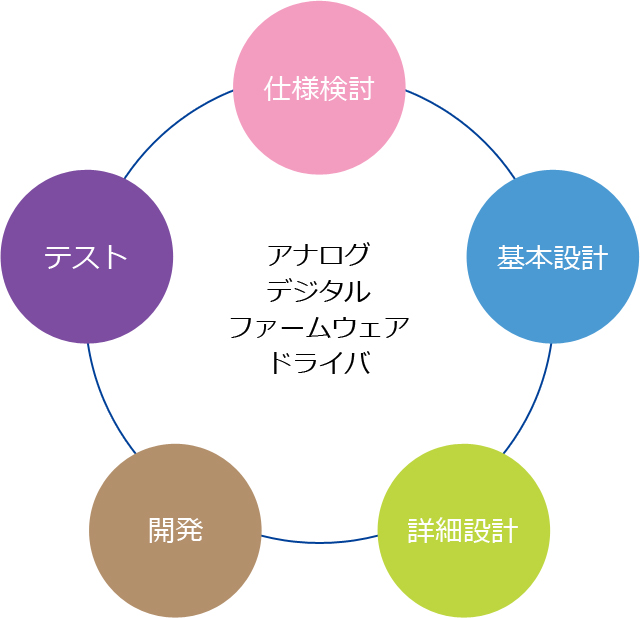

アナログ回路からCPUや各種LSIを使用したシステムレベルのボード設計開発に加え、ファームウェアやドライバ設計まで対応可能です。
<要素技術>
<開発事例>

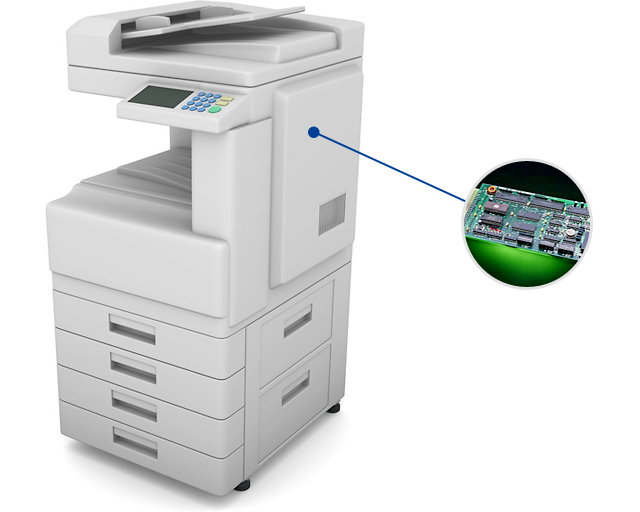

スキャナデバイス開発
1.概要
CPU・FPGA周辺回路からCCD・CIS等のイメージングデバイス周辺のAD変換、マルチ光源制御(可視光以外のUV、IRも含む)を実現します。
また、モーター・センサを多用したフィードバック制御およびさまざまな画像処理により、顕微鏡レベルの解像度を持った装置から、一般向けの小型スキャナ製品、工場検査ライン向け大型検査装置まで、お客様の事業展開に貢献します。
2.顧客
3.実施内容
LSI設計
デジタルLSI設計の各設計フェーズに対応可能
論理設計からインプリメント・レイアウトまで、ASIC・FPGAに関する多数の開発実績により、LSI設計ソリューションを提供します。
<特徴>

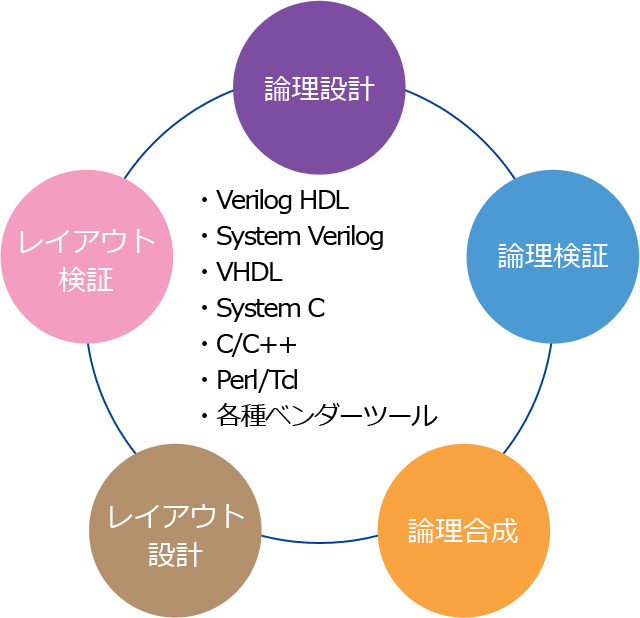

RTL設計から合成・DFT、レイアウトまでデジタルLSI設計の各設計フェーズに対応可能です。
<要素技術>
<設計事例>
次世代光通信システムLSI開発
1.概要
次世代システムの回路化は、データ並列処理や高速レート処理が必要となり回路規模や消費電力の増加が懸念されます。

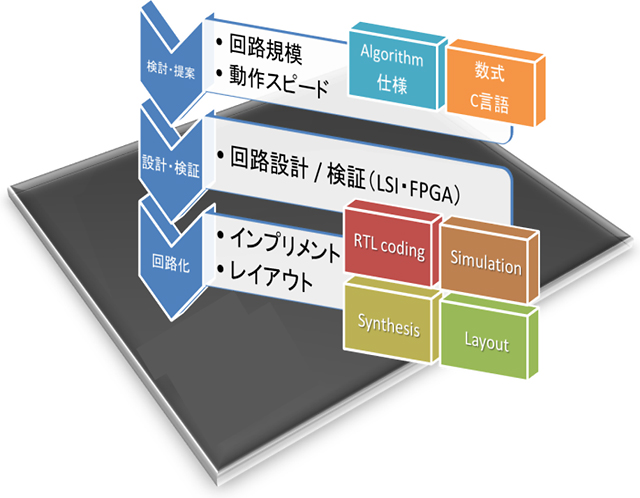

本開発ではお客様のアルゴリズム(機能仕様書、数式やC言語ソース)からの検討を行い、回路構成に適したロジックを提案しました。
開発の早い段階より懸念点を意識した設計作業を図り、短納期でこれを実現します。
2.顧客
3.実施内容
